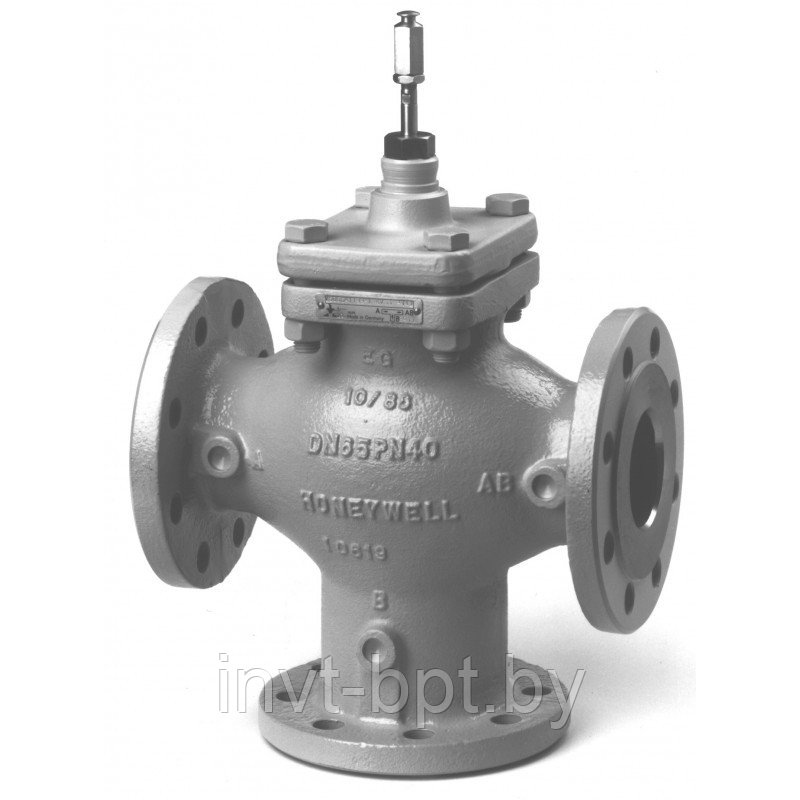

V5329C/V5015A, V5329A/V5050A,B, V5050A,B 3-ходовые фланцевые седельные клапаны Honeywell

V5329C/V5015A

V5329A/V5050A,B

V5050A,B

Размер

Ду15-150

Ду15-100

Тип клапана

3-ходовой, разгруженный по давлению

3-ходовой, разгруженный по давлению

3-ходовой

Ход штока

V5329 20 мм (Ду 15 - 80)

V5015 38 мм (от Ду 100 - 150)

V5329A 20 мм (Ду 15 - 80)

V5050 38 мм (от Ду 100 - 150)

20 мм (от Ду 15 до Ду 80)

38 мм (от Ду 100 до Ду 150)

Рабочая среда среды

Вода

Вода / пар

Вода / пар

Ном. давление

Ру6

Ру16

Ру25/40

Рабочая температура

2...120 °C; макс. 600 кПа

120...150 °C; макс. 540 кПа

150...170 °C; макс. 510 кПа

20 мм, 2...120 °C; макс. 1600 кПа

120...150 °C; макс. 1440 кПа

150...170 °C; макс. 1370 кПа

38 мм 2...120 °C; макс. 1600 кПа

120...150 °C; макс. 1440 кПа

150...200 °C; макс. 1280 кПа

200...220 °C; макс. 1200 кПа

2...120 °C; макс. 4000 кПа

2...120 °C; макс. 1600 кПа

20...150 °C; макс. 3920 кПа

150...200 °C; макс. 3800 кПа

200...220 °C; макс. 3720 кПа

Характеристика расхода

Равнопроцентная на А-АВ, ngl = 3.4

Равнопроцентная на А-АВ;

линейная характеристика на В-АВ

Равнопроцентная на А-АВ; линейная

характеристика на В-АВ

Диапазон регулирования

50:1

Интенсивность утечки

через А-АВ

≤ 0.5 % kVS до Ду 80

≤ 0.1 % kVS от Ду 100 до Ду 150

через В-АВ

≤ 1 % kVS

через А-АВ

≤ 0.1 % kVS

через В-АВ

≤ 0.1 % kVS

Направление действия

Перемещение штока вверх – закрытие прохода А-АВ

Материал корпуса

Чугун (GG25)

Материал седла

Выполнено совместно с корпусом

Нержавеющая сталь, сменное

Материал штока

Нержавеющая сталь

Материал затвора

Нержавеющая сталь, с направляющими кромками

Материал уплотнения

Подпружиненные конические кольца из PTFE
