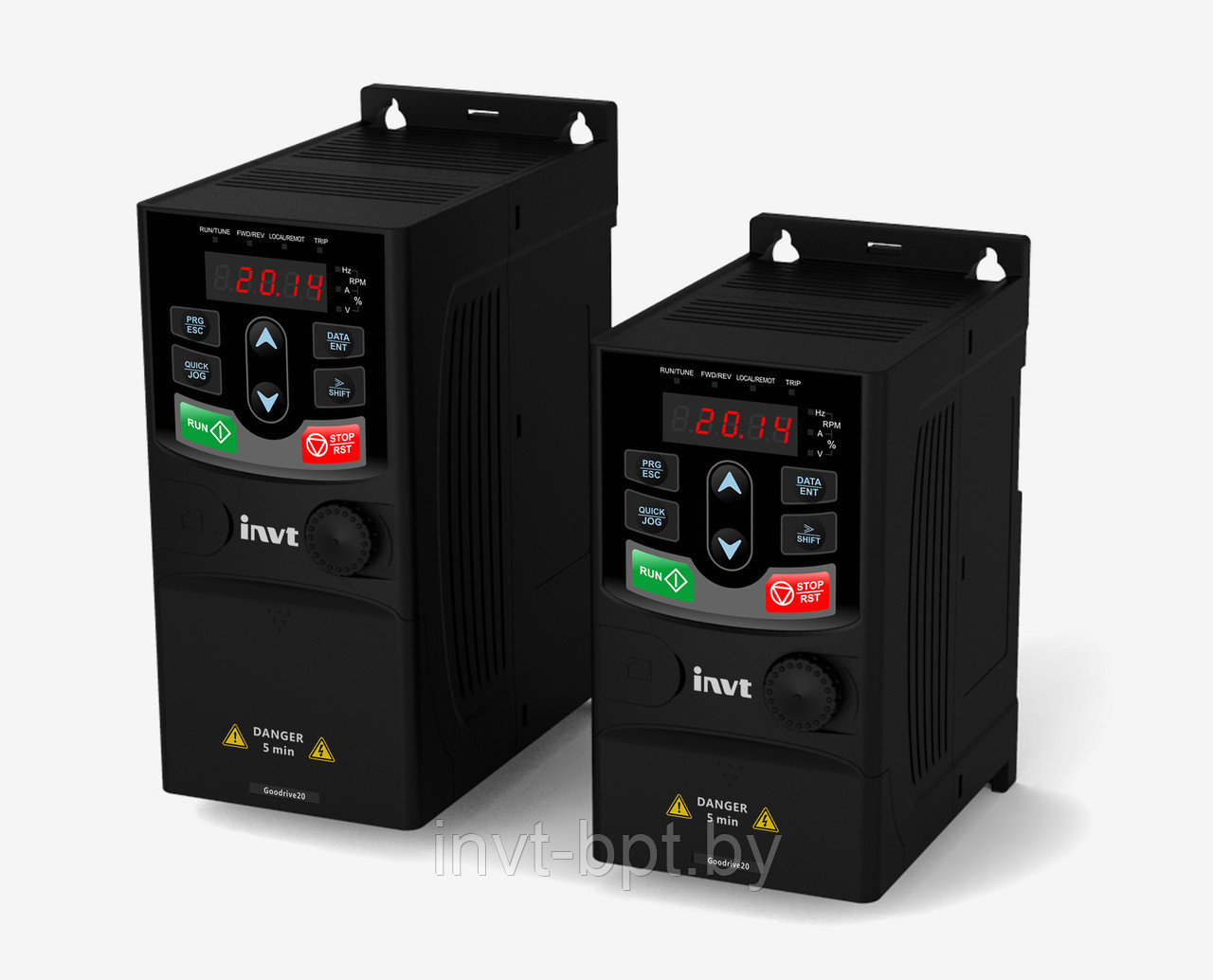

Преобразователь частоты INVT GD20

Входное напряжение

1АС 220 В

Входная частота

47…63Гц

Выходное напряжение

3АС 220 В

Выходная частота

0…400Гц

Режим управления нагрузкой

SVC (векторный)

точность управления +0,2%

колебания скорости +0,3%

SVPWM (скалярный)

Тип нагрузки

Асинхронный двигатель

Перегрузочная способность

150% - 1 мин.

180% - 10 сек.

200% - 1сек.

Задание частоты

Цифровое, аналоговое, с панели управления, фиксированные скорости, задание ПИД, по интерфейсу RS485

Автоматическая  регулировка напряжения (AVR)

Поддержание выходного напряжения на заданном  уровне  независимо  от колебаний питающей сети

Отслеживание скорости

Перезапуск двигателя после потери напряжения

Защиты

Более 26 защит. Превышение по току, перенапряжение, низкое напряжение, перегрузка и т.д.

Дискретные  входы,

в том числе импульсные

4 цифровых входа управления

1 импульсный высокочастотный вход

HDI макс. 50 кГц

Дискретные  выходы,

в том числе релейные

1 цифровой транзисторный выход

Y1 (50мА / =30В)

2 релейных выхода

(NO и NC, 3A/~250В)

Аналоговые входы

2 аналоговых входа

AI2 многофункциональный 0…10В / 4…20мА

AI3 по напряжению -10В…+10В

AI1 встроенный потенциометр

 панель управления ПЧ

Аналоговые выходы

2 аналоговых выхода

АО1 универсальный 0…10В / 4…20мА

АО2 универсальный 0…10В / 4…20мА

Интерфейс RS-485

2-х проводной, изолированный,

протокол Modbus RTU/ASCII

Встроенные источники питания

24В / 150мА (дискретные входа/выхода)

10В / 50мА (аналоговые входа/выхода)

Тормозной ключ

встроенный

ЭМС фильтр

встроенный класс С3

Условия эксплуатации

-10…+50⁰С, (рекомендуемая до +40⁰С)

влажность <90%, без образования конденсата

Условия хранения

-40…+60⁰С

Степень защиты

IP20
